Pointing satlite memang sangat sulit, apalagi untuk pemula. Saya awalnya mencoba mempointing satelite dengan 1 LNB lalu mencoba dengan 2 LNB ternyata juga bisa, lalu saya mencari artikel mengenai cara pemasangan 2 satlite tapi yang kita pointing satlite telkom dan asiasat3 dan saya menemukan artikel Cara rangkai 5 lnb dalam satu dish di http://najwatehnik.blogspot.com/2012/03/gambar-rangkaian-5-lnb-dalam-satu-dish.html lalu dari artikel ini saya mencoba mempraktekkannya.

Pointing satlite memang sangat sulit, apalagi untuk pemula. Saya awalnya mencoba mempointing satelite dengan 1 LNB lalu mencoba dengan 2 LNB ternyata juga bisa, lalu saya mencari artikel mengenai cara pemasangan 2 satlite tapi yang kita pointing satlite telkom dan asiasat3 dan saya menemukan artikel Cara rangkai 5 lnb dalam satu dish di http://najwatehnik.blogspot.com/2012/03/gambar-rangkaian-5-lnb-dalam-satu-dish.html lalu dari artikel ini saya mencoba mempraktekkannya.

Cara rangkai 5 lnb dalam satu dish

memasang satu parabola fixed dish dengan 5 lnb membutuhkan kejelian dalam perakitan lnb-nya. karena kelima-limanya harus bisa tepat pada fokus masing masing satelit. satelit-satelit yang ditangkap adalah:

1. palapa d
2. telkom 1
3. asiasat 3s
4. asia 5
5 chinasat 6b

peralatan yang dibutuhkan dalam perangkaian 5 lnb adalah:

1. 5 buah lnb
2. 2 dudukan lnb twin dan 1 dudukan lnb engkel / 5 buah dudukan lnb engkel
3. 1 switch dseq 4X1
4. 1 switch 22k
5. 6 buah kabel rakit.

Scalaring yang belum dipotong-potong

selanjutnya dudukan dipotong-potong seperti ini:

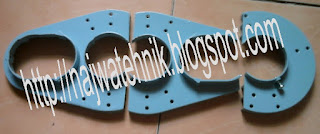

Scalaring setelah dipotong

Kemudian dudukan yang sudah dipotong-potong tadi di sambung menjadi satu seperti ini:

Potongan scalaring dijadikan satu

sisa potongan yang tidak dipakai dimanfaatkan sebagai sambungan antara potongan-potongan dudukan.

Scalaring setelah disambung

setelah dudukan untuk 5 LNB jadi, kita tinggal memasang lnbnya. dudukan seperti ganbar diatas sangat efektif karena lnb bisa dipasang dengan jarak yang bisa mengikuti kesesuaian jarak lnb yang harus dipasang

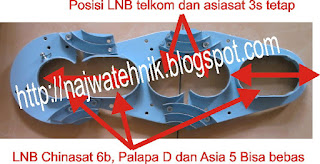

Scalaring sangat efektif

gambar rangkaian 5 lnbnya seperti ini:

LNB sudah dipasang pada scalaring

5 LNB tampak dari bawah

dari kelima lnb diatas sudut 0 drajat/ horisontal harus lurus. gambar diatas saya pasang pada dish mesh 8 ft merk astro, panjang stik 107 cm, dengan jarak lnb sebagai berikut:

1. dari chinasat 6b ke palapa d posisinya rapat.

2. dari palapa d ke telkom berjarak 4,2 cm.

3. dari telkom ke asiasat 3s posisi rapat.

4. dari asiasat 3s ke asia 5 berjarak 4,3 cm

penghitungan jarak berdasarkan bibir lnb. setelah proses perakitan dish selesai, kita tinggal memasang kabel rakit dari lnb ke switch. pemasangan switch sesuai gambar berikut ini:

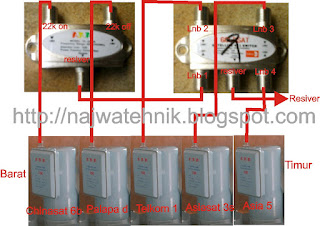

Cara sambung lnb ke switch

dengan rangkaian seperti gambar diatas, maka setting satelit pada resever adalah sebagai berikut:

chinasat 6b  : lnb 1, 22k on.
palapa d      : lnb 1, 22k off.
telkom 1      : lnb 2. (untuk selain chinasat dan palapa, 22k di on kan atau di off kan tidak berpengaruh)
asiasat 3s     : lnb 3
asia 5           : lnb 4

untuk pemasangan 5 lnb sebaiknya tiang fokus di pasang diantara palapa dan telkom, hal ini dimaksudkan untuk menjaga keseimbangan penerimaan sinyal satelit chinasat dan asiasat 3s karena kedua satelit ini memiliki penerimaan simpang baku yang cukup sempit.
